AR自動反沖洗過濾器

產品介紹
工作原理
技術特點與優勢
應用領域
規格參數

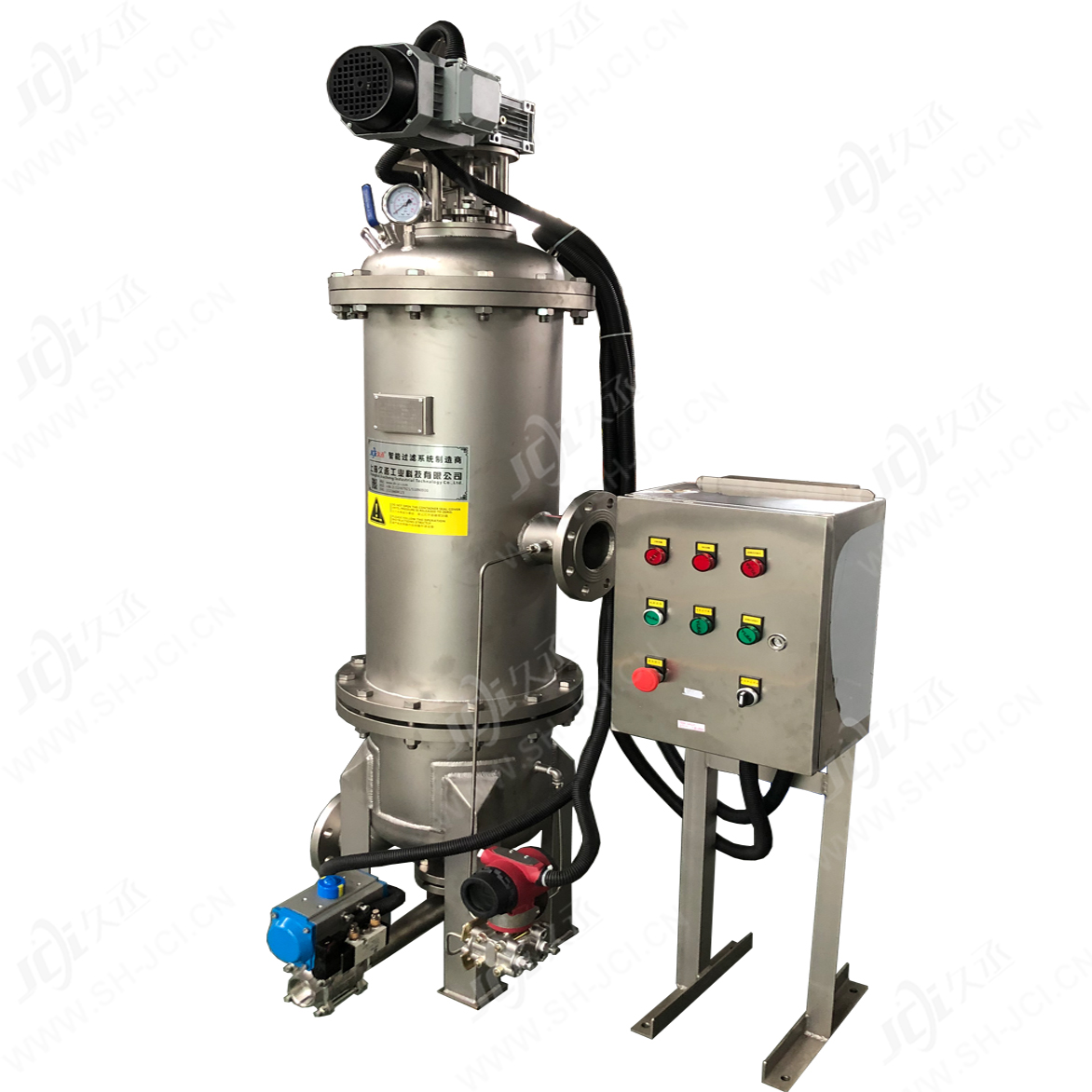

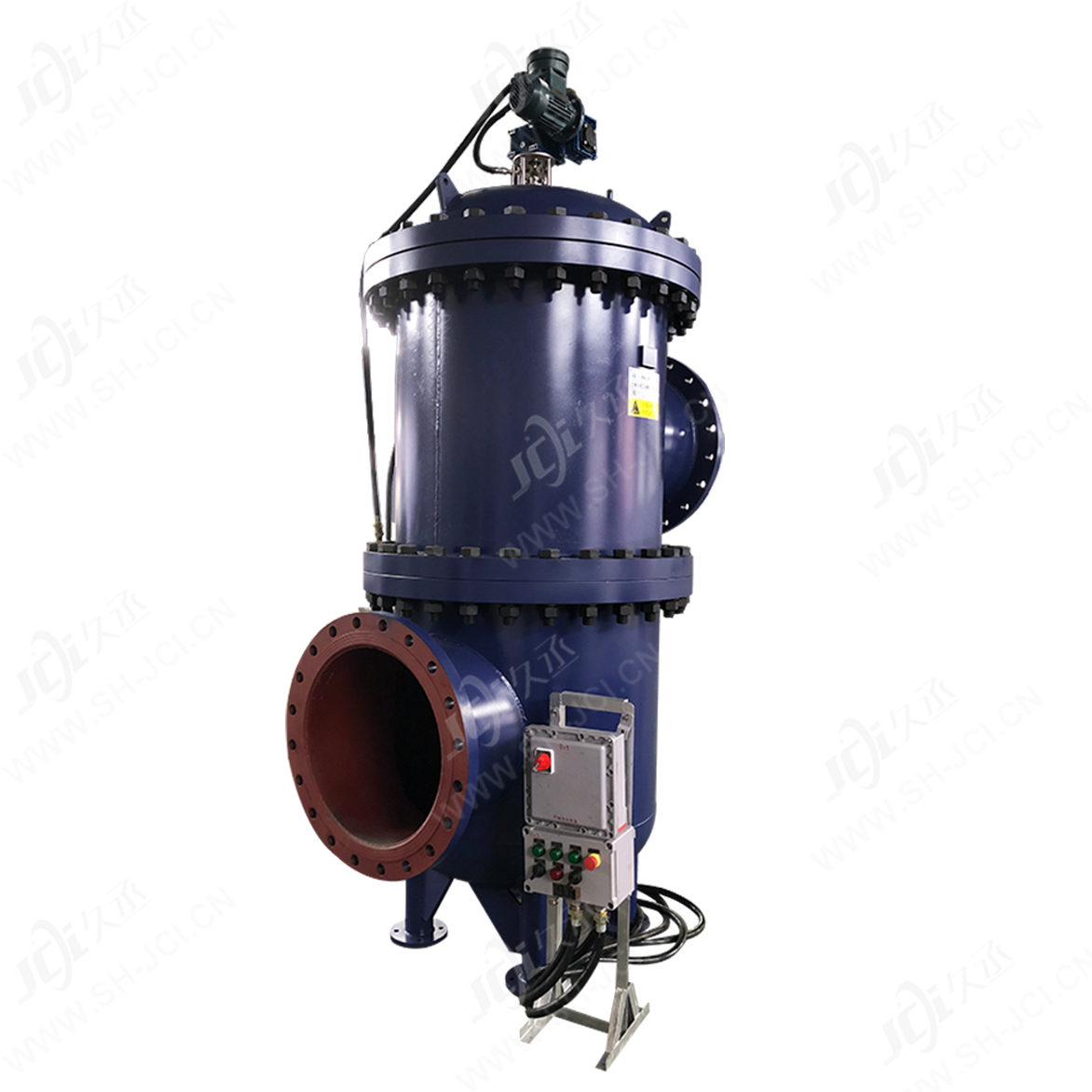

　　AR系列多芯式反沖洗過濾器(簡稱AR過濾器)，是上海久丞公司自主知識產權的新型自清洗過濾器，AR過濾器內部集成多支縫隙型濾網，當濾網堵塞時，反沖洗轉臂將濾網逐組反沖洗。AR過濾器作為高品質的自清洗過濾器，是專為將品質與可靠性作為重要考慮因素的客戶設計，采用關鍵部件（如濾網、減速電機、自清洗控制系統等）精心設計構成。

　　AR過濾器具有區別普通網式自清洗過濾器的突出優勢，過濾器過濾50-2000um采用非常堅固耐用的楔型濾元，表面縫隙，單機超大過濾面積，可低表面流速精細過濾，單機超大流量至8000m3/h，可靠性高，可勝任較惡劣水質，如含油泥狀雜質、軟性粘性雜質，較高雜質含量，少量毛發及纖維類雜質。

　　AR過濾器能夠濾除各種水及低粘度液體（如海水、機加工冷卻水）中的固體顆粒雜質，以滿足系統運行及下道工藝對液體潔凈度的要求，也可用于保護下游關鍵設備免于顆粒堵塞、磨損或結垢，提高關鍵設備運行效率與壽命。AR過濾器能夠全自動在線連續過濾，降低了停機成本、維護成本和人力成本，是水及水性液體過濾的解決方案。

　　上海久丞擁有全系列的自動反沖洗過濾器，細分為AR300AR400AR500AR600AR700AR800AR900AR1000共8個子系列分別適用于不同精度及不同流量的工況使用，滿足客戶的各種過濾需求。

過濾器結構及主要部件

想了解更多產品信息，可咨詢技術工程師，聯系電話：

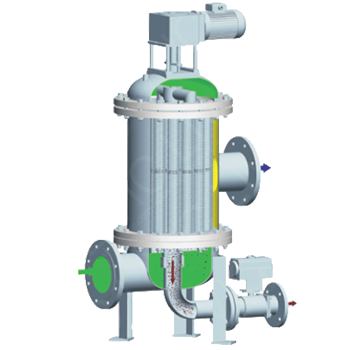

過濾過程

液體從過濾器進口流入，部分液體直接從濾元下端進入過濾器，另一部分從中間分流管中進入過濾器頂部后，再從濾網上端流入，液體從濾網上下開口同時流入，透過濾網內表面在出口匯集流出。顆粒雜質被攔截在濾網內表面，累積成濾餅，使進出口之間壓差逐漸變大，表明濾餅達到厚度，此時濾網通量逐漸減小。

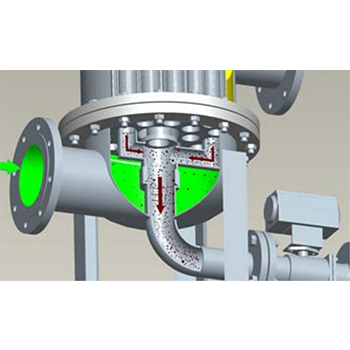

反沖洗過程

當達到設定壓差或時間，自清洗動作啟動，減速電機驅動反沖洗轉臂對準一支或一組濾網，濾網上端被封住，下端連接到清洗吸嘴，打開反沖洗閥，將濾網與排污管接通，濾網外側與排污口之間的壓差驅使濾出清液反向流動沖洗濾網內表面濾餅，并排入排污管道。一支/組濾元反沖洗完畢后，關閉反沖洗閥，清洗轉臂對準下一支/組濾網進行反沖洗。所有濾網被逐支/組反沖洗

定位功能

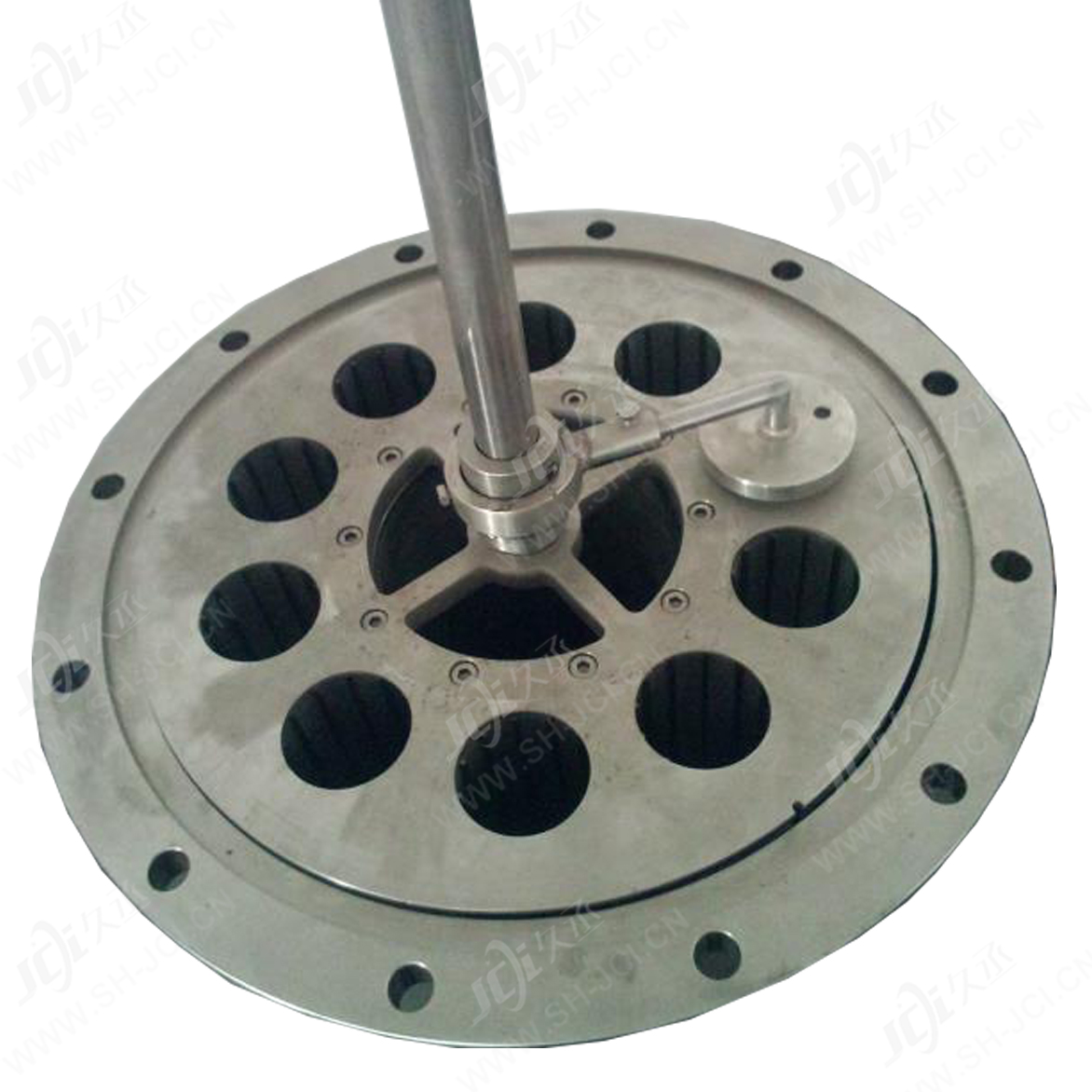

減速電機驅動轉軸上安裝有定位盤及清洗轉臂，定位盤上的每個定位孔分布與每根濾網相對應，清洗轉臂與其中一個定位孔對應，定位孔到達定位傳感器感應通道時，定位傳感器輸出信號使電機停止轉動，清洗轉臂已對準一支濾元，反沖洗閥打開數秒后關閉，清洗完成，電機繼續運轉，下一個定位孔再次將定位傳感器導通，電機停止后清洗下一支濾元。

想了解更多產品信息，可咨詢技術工程師，聯系電話：

■自動連續在線過濾，反沖洗時流量不間斷，減少停機與維護成本
■濾網過濾縫隙，高能反沖洗，高強度結構，使用壽命10年以上
■脈沖式反沖，對準濾網后再打開排污閥反沖，反沖洗強度高、卓效好、耗時短，節約用水
■濾網兩端同時進水，增大濾芯通量，水流自由涌動能延緩表面堵塞，避免在濾元一端堵死
■緊湊型設計，單機即可實現超大流量過濾，顯著節省安裝空間與施工成本
■高度集成，無需大量自動閥、連接件、密封件，可靠性高，運行成本低
■自動控制系統高可靠性，界面直觀易于操作，可按實際工況控制過濾器高能運行

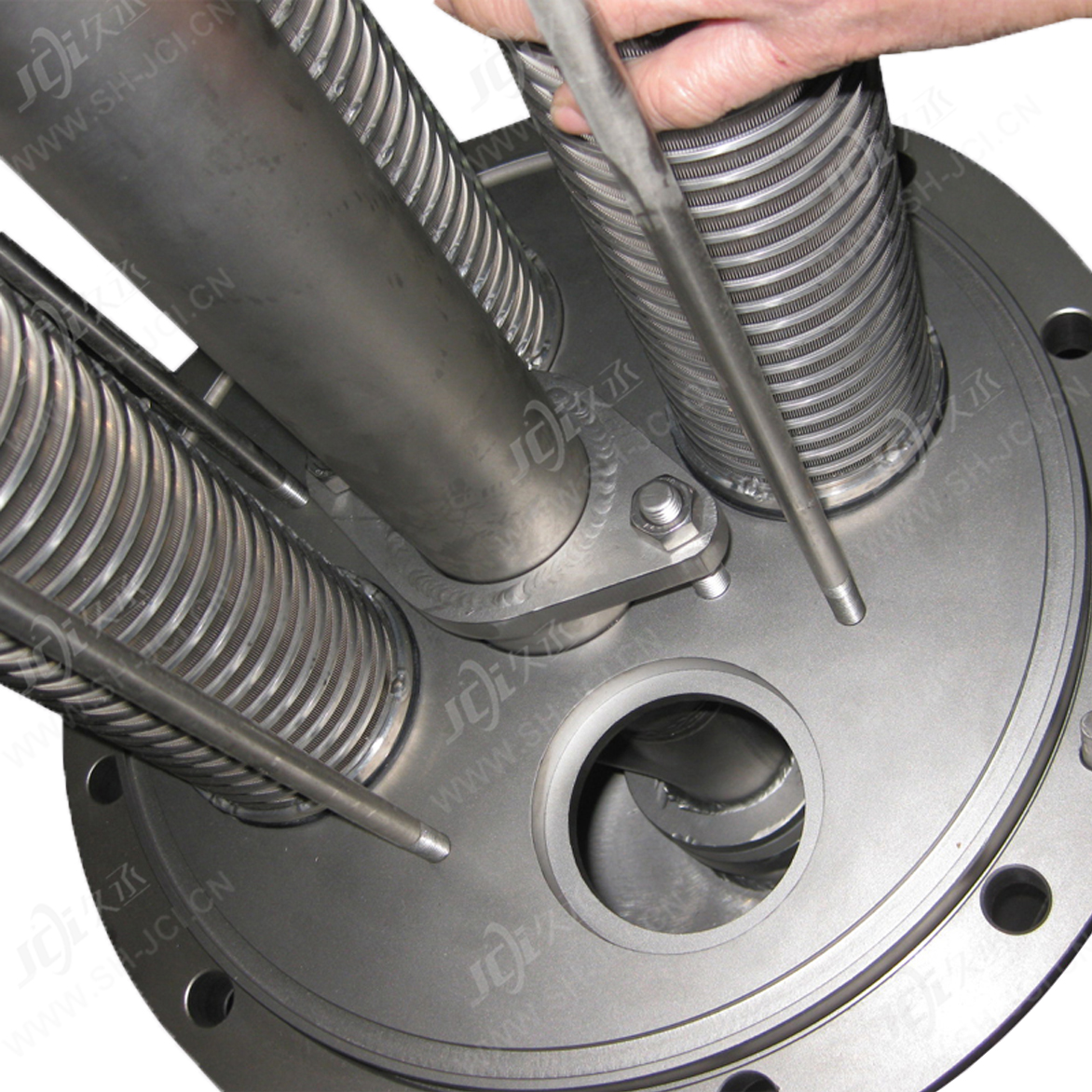

縫隙型高性能濾網

精度換算	目數	300	200	150	120	100	75	60	50	40	35	30	25	20	10	7
精度換算	微米	50	75	100	125	150	200	250	300	375	500	600	750	1000	1500	2000

想了解更多產品信息，可咨詢技術工程師，聯系電話：

■ 適用領域：原水處理、水處理系統、制冷系統、鋼鐵、造紙、采礦、石油化工、精密金屬制造、市政設施等。.
■ 適用液體類型：地下水、海水、湖水、水庫水、循環冷卻水、冷凍水、噴淋水、熱交換水、密封水、軸承冷卻水、油井注水、工藝循環水、機加工冷卻劑、清洗水等。

想了解更多產品信息，可咨詢技術工程師，聯系電話：

型號	AR300/ AR400 /AR500/ AR600/AR700/AR800 /AR900/AR1000
適用液體	水及低粘性液體(<40cps)，雜質量<300ppm
低工作壓差	出口與排污管道之間壓差>0.15MPa
過濾精度	50-2000μm
標準設計壓力等級	0.6MPa/1.0MPa/1.6MPa/2.0MPa，更高壓力可以定制
設計溫度	0-95℃
流量范圍	15-8000m3/h
過濾面積	4970cm2-89530cm2
進出口連接標準	0.05MPa-0.07MPa
控制系統	壓差與時間并行雙控模式
壓差發訊器	壓差變送器或壓差開關
電機減速機	120W，三相，380V防護等級IP55；蝸輪蝸桿減速機
進出口尺寸	2"-24"
進出口連接標準	法蘭，HG20592-2009(標準設計)，HG20615-2009(兼容ANSI B16.5)
濾元類型材質	V型楔形網，材質304/316L/2205/鈦
殼體接液材質	304/316L/CS，特殊材質可定制（如904L雙相不銹鋼）
內表面防腐涂層	環氧涂層，PA11（適用于碳鋼或特殊防腐要求）
殼體密封材質	NBR丁腈橡膠（標配）/VITON(FKM)氟橡膠
排污閥	氣動不銹鋼球閥或蝶閥，防護等級IP65
公用供給要求	0.4-0.6MPa潔凈干燥壓縮空氣，380V AC24V DC
